réalisation d'un dipôle 40 m . Dimensions de l'antenne 40m . Dipôle : 2 x 5,47m . Tube alu utilisé : Diamètre 35 mm ,30mm ,25mm . Prévoir un haubanage car les tubes ont une folle envie de plier !! .  |
bobine : 15 spires de tube cu de 1/4 de pouce .
diamètre de la bobine 85 mm .
le pas est égal au diamètre du tube cu .
l'inductance est d'environ 9.6 uH .
Faire en sorte que la longueur de la bobine ne dépasse pas au
maxi 2 x le diamètre de celle ci pour avoir un facteur de qualité "Q"
convenable .
les bobines sont placées a 1 ,37 m du centre de chaque dipôle .
Je pense qu'
il serait mieux de les placer au centre de chaque dipôle pour profiter d'un
courant plus important et donc d' une plus grande efficacité .
|
 |
| Pour compenser la réactance capacitive du dipôle due à sa faible longueur , j ai placé une bobine de trois spires connectée en parallèle sur le point d'alimentation du dipôle afin de régler le "ros " et l'impédance du dipôle en écartant plus ou moins les spires de la bobine .Réglage fait avec le minivna . |
 |
| voici la courbe enregistrée sur le pc , on peux lire le "ros " qui est de 1.03/1
et l'impédance du dipôle qui est 49.9 Ohms . Petite précision : il faut ajouter 117 Khz à la valeur lue sur le pc pour avoir la fréquence souhaitée lorsque le dipôle est en position haute . ( ces mesures ont été faites dipôle en position bas , plus facile pour agir sur la bobine centrale !! ) . |
 |

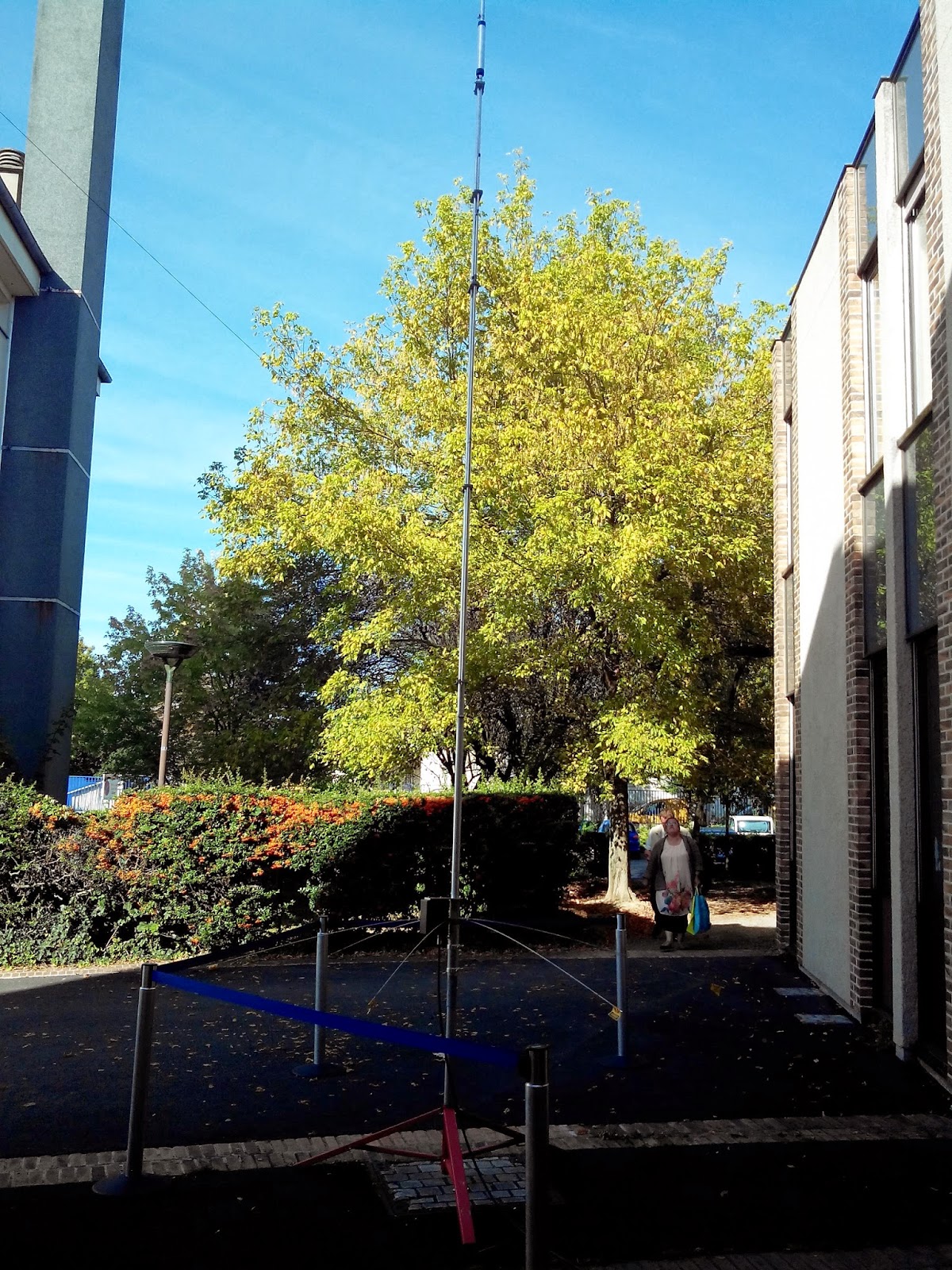

| antenne placée entre la quagy et la créate . |
